Zvezda
Módulo de Servicio

Módulo de Servicio

El Módulo de Servicio es la primera contribución totalmente rusa para la Estación Espacial Internacional. Este módulo fue lanzado a bordo de un cohete ruso Proton no tripulado desde el Cosmódromo de Baikonur en Kasakstan, Rusia, y se acopló por control remoto al Módulo de Control Zarya y al Módulo de Conexión Unity en órbita a unos 354 Km de altitud.

El módulo proporciona las habitaciones iniciales de la tripulación, sistemas de soporte para la vida, distribución de energía eléctrica, sistemas de procesamiento de datos, sistemas de control de vuelo y un sistema de propulsión. También provee un sistema de comunicaciones que incluye la capacidad de proporcionar comando desde tierra por parte de los controladores de vuelo. El Módulo de Servicio es el centro estructural y funcional de la sección rusa de la Estación Espacial Internacional.

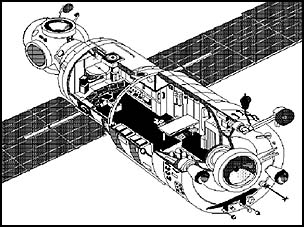

Pesa 42,000 libras (19,050 Kg), tiene una envergadura de 97.5 pies (29.71 metros) de una punta a la otra de sus páneles de celdas solares y 43 pies (13.10 metros) de largo. El Módulo de Servicio cuenta con tres comparimientos presurizados: un pequeño compartimiento esférico en la parte frontal llamado Compartimiento de Transferencia (Transfer Compartment), el compartimieto principal que es largo y cilíndrico y es llamado Compartimiento de Trabajo (Work Compartment) y la pequeña y cilíndrica Cámara de Transferencia (Transfer Chamber) en la parte posterior. Además de estos tres compartimientos presurizados, el módulo tiene otro que no es presurizado y que se encuentra alrededor y en la parte exterior de la Cámara de Transferencia en la parte posterior del módulo. Este cuarto compartimiento se llama Compartimiento de Ensamblaje (Assembly Compartment) y alberga equipo externo como los tanques de combustible, propulsores y antenas para los sistemas de comunicación.

El Módulo de Servicio tiene cuatro puertos de acoplamiento: uno en la Cámara de Transferencia en la parte posterior y tres en la parte frontal en el esférico Compartimiento de Transferencia --uno apuntando hacia adelante, otro hacia arriba y el tercero hacia abajo--. El puerto en la parte trasera tiene un mecanismo de acoplamiento cónico que permite a las naves de reabastecimiento rusas Progress (no tripuladas) y a las naves, también rusas, Soyuz (tripuladas), acoplarse al módulo. Este puerto también cuenta con un sistema de reunión y de acoplamiento automático y por control remoto que permite el acoplamiento de las naves de reabastecimiento Progress. Los tres puertos frontales en el Compartimiento de Transferencia tienen un mecanismo de acoplamiento híbrido que permite acoplar con el Módulo de Control Zarya el puerto frontal, el puerto superior con una Plataforma de Energía Rusa (Russian Science Power Platform)y el puerto inferior con el Módulo Ruso Universal de Acoplamiento (Russian Universal Docking Module).

El Módulo de servicio esta derivado y es muy similar en diseño al módulo principal de la Estación Espacial Mir ilustrado aqui.

En la parte habitable del Módulo de Servicio se encuentran los camarotes individuales para la tripulación, un inodoro e instalaciones para la higiene, un refrigerador/congelador, y una mesa para asgurar las raciones de alimentos durante la hora de la comida. El módulo tiene un total de 14 ventanillas: tres de 9 pulgadas (22.86 cm) de diámetro en el frontal Compartimiento de Transferencia para observar durante las operaciones de acoplamiento, una gran ventanilla de 16 pulgadas (40.64 cm) de diámetro en el Compartimiento de Trabajo, una ventanilla individual en cada uno de los camarotes de la tripulación y ventanillas adicionales para realizar observaciones hacia la Tierra y entre los módulos. El agua de deshecho de la tripulación y la de condensación sera reciclada en dispositivos generadores oxígeno en el módulo, sin embargo, no está planeado que esta agua se recicle para ser bebida por los tripulantes. Las caminatas espaciales usando trajes espaciales rusos Orlan-M pueden ser realizadas desde el Módulo de Servicio usando el Compartimiento de Transferencia como compuerta de aire. El módulo también proporciona sistemas de comunicación de datos, de voz y de televisión con los Centros de Control de Misión en Moscú y en Houston.
